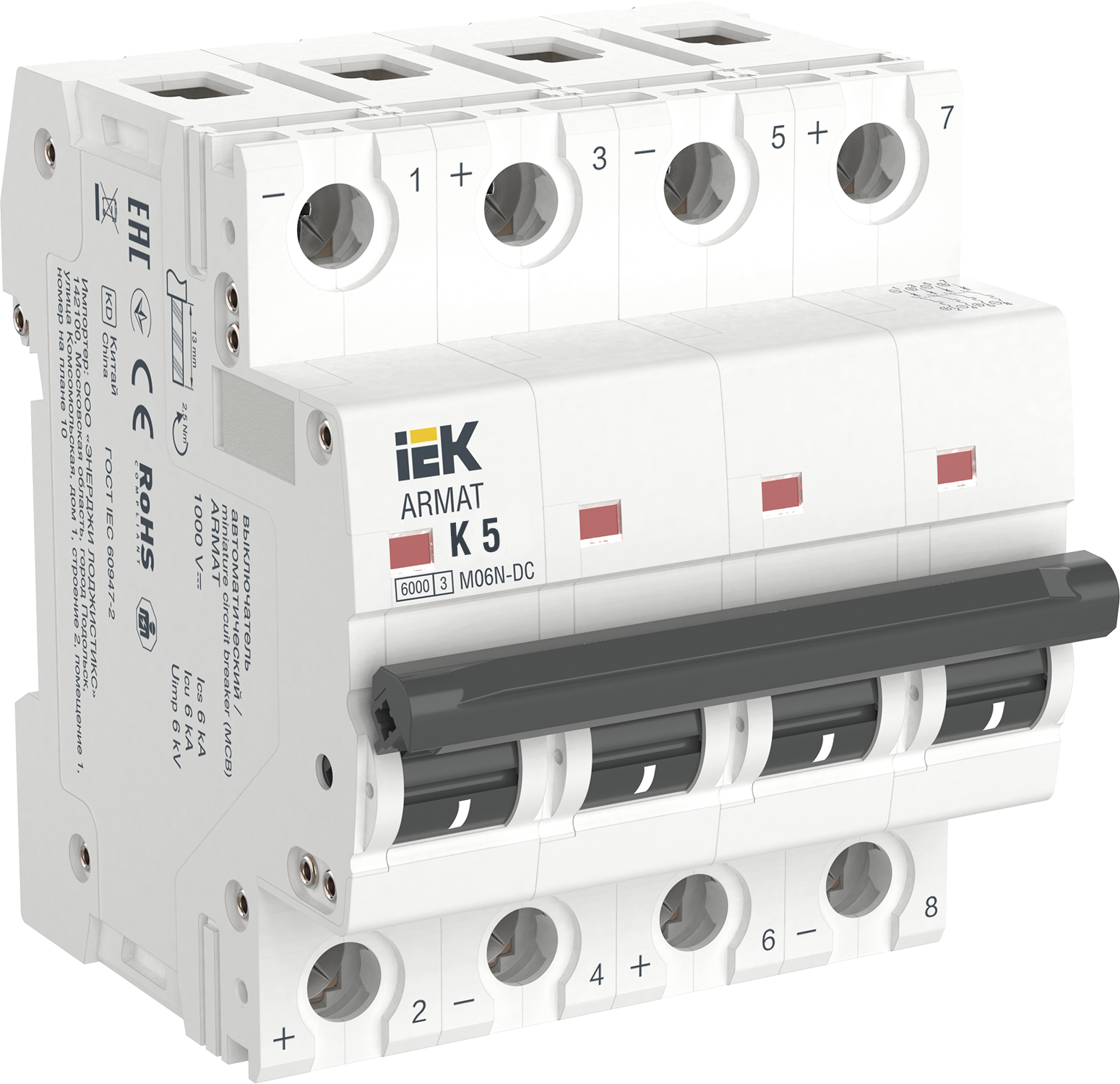

ARMAT Автоматический выключатель M06N-DC 4P K 5А IEK

Артикул: AR-M06N-4-K005DC

Наименование: ARMAT Автоматический выключатель M06N-DC 4P K 5А IEK

Вес одного полюса, кг: 0,00012 кг

Возможна дополнительная комплектация: Да

Возможность присоединения шин: PIN (штырь), FORK (вилка)

Время срабатывания расцепителя в зоне КЗ tm, с:

Класс защиты от поражения электрическим током: 0

Класс токоограничения: 3

Климатическое исполнение: УХЛ3

Количество защищенных полюсов: 4

Количество полюсов: 4

Количество силовых полюсов:

Макс сечение входящего кабеля, мм²: 25 мм²

Механическая износостойкость, циклов: 20000 циклов

Монтажная глубина - ниши, мм:

Наличие взрывозащиты: IEK_V0000020

Наличие дифференциального расцепителя: Нет

Наличие теплового расцепителя: Да

Наличие электромагнитного расцепителя: Да

Наличие электронного расцепителя:

Номинальное импульсное выдерживаемое напряжение, кВ: 6 кВ

Номинальное напряжение изоляции Ui, В: 1000 В

Номинальное напряжение постоянного тока - DC, В: 1000 В

Номинальная отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 6.0 кА

Номинальная отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 6.0 кА

Номинальная отключающая способность, кА: 6.0 кА

Номинальное рабочее напряжение, В: 1000 В

Номинальный ток, А: 5.0 А

Номинальное импульсное выдерживаемое напряжение, кВ: 6 кВ

Номинальное рабочее напряжение, кВ: 1000 В

Номинальный ток, А: 5 А

Общее количество полюсов: 4

Отключающая способность по EN 60898, кА: 6 кА

Отключающая способность по IEC 60947-2, кА: 6 кА

Отключение нейтрали: Нет

Подходит для выключателя-разъединителя:

Подходит для защитного выкл двигателя:

Потери энергии, Вт:

Режим работы: Продолжительный-S1

Ремонтопригодность: Нет

Сечение многожильного гибкого провода, мм²: 25 мм²

Сечение одножильного жёсткого провода, мм²: 25 мм²

Способ задания уставки мгновенного расцепителя:

Способ задания уставки расцепителя:

Степень защиты - IP: IP20

Сфера применения: IEK_V0000013

Тип монтажа: EV004369

Тип монтажной рейки: ТН-35

Тип напряжения: Постоянный (DC)

Тип напряжения управления: EV000461

Тип подключения: Винтовое соединение

Тип расцепителя: Тепловой, электромагнитный

Характеристика срабатывания - кривая тока: Прочее

Частота, Гц: − Гц

Ширина по количеству модульных расстояний: 72

Электрическая износостойкость, циклов: 6000 циклов

Описание: Автоматические выключатели ARMAT серии M06N-DC предназначены для коммутации электрических цепей постоянного тока с номинально рабочим напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. В номенклатере насчитывается 160 типоисполнений на 16 номинальных токов от 0,5 до 63 А.

Преимущества: Дополнительные ребра жесткости увеличивают механическую прочность корпуса, что повышает максимальный момент затяжки винтовых зажимов до 5 Нм. Напайка контакт-детали на основе серебра обеспечивает высокую дугостойкость, проводимость и теплоемкость и механический ресурс 20 000 циклов. Улучшенная дугогасительная камера обеспечивает высокий уровень отключающей способности. Защитная шторка вывода исключает неправильное подключение и ошибку при монтаже. Современный механизм коммутации обеспечивает высокую скорость срабатывания. M06N-DC регулярно проходят проверки и тестирование в испытательных лабораториях компании на соответствие стандартам ГОСТ.

Гарантийный срок, лет: 10

Срок службы, лет: 15

Страна производитель: Китай

Код ТН ВЭД: 8536201007

Номера сертификатов: 0739 от 13.07.2022 РА05.В.73072/22 РА05.В.73072_22

Паспорта: https://cdn-01.iek.ru/media/original/e49a2b4f1748e6aae82d4ac395e3d71b0302e08a16e8dfd50910da9f03baf51a.pdf

Габаритный чертеж: https://cdn-02.iek.ru/imgproxy/TuSKOlAluRTPwqVTcIYvESZYB6HjgWOQfhZOOE58u-E/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2I3YWVjNWViMjAxZGM1NjRiYTdjZmY0M2QwOWQzODllMjVkMjU3ODVlZWI4OGZmNjNmMGY5YzI4NmU2M2YwMGMuanBn

Фотография основная: https://cdn-01.iek.ru/media/original/c9f13b950e2d24f3b50094b2afb3ea53b0e6859e7826761c50e1446a86740037.png

Фото упаковки:

Цена, руб: 13463.31
